CÔNG TY CỔ PHẦN CÔNG NGHỆ TRẦN GIA Tủ Cắt Lọc Sét 03 Pha Tải 250A TEC LP250-3P
Tủ Cắt Lọc Sét 03 Pha Tải 250A TEC LP250-3P
Số lượt xem 677

Tủ Cắt Lọc Sét 03 Pha Tải 250A TEC LP250-3PTủ Cắt Lọc Sét 03 Pha Tải 250A TEC LP250-3P

Mã hàng:  TEC LP250-3P
Giá sản phẩm:  65.000.000 VNĐ
Trạng thái sản phẩm:  còn hàng

Số lượng:

Thông tin sản phẩm

Đặc điểm ứng dụng tủ cắt lọc sét 03 pha dòng tải 250A mắc nối tiếp với tải tiêu thụ TEC LP250-3P:

- Tủ cắt lọc sét 03 pha dòng tải 250A TEC LP250-3P nhằm chống lại các xung sét lan truyền qua đường nguồn điện hạ áp. Nhằm giảm thiểu rủi ro sét đánh lan truyền gây ra.
- Thiết bị TEC LP250-3P sử dụng công nghệ cắt lọc sét tiên tiến hiệu quả nhất hiện nay TSG+TDS phù hợp cho các tòa nhà văn phòng trạm BTS, Dataceter với dòng tải Max lên tới 250A.
- Thiết bị cắt lọc sét 03 pha tải 250A TEC LP250-3P mắc nối tiếp với nguồn tải tiêu thụ bảo vệ 03 tầng. Cắt sét sơ cấp sử dụng công nghệ TSG, mạch lọc L/C, cắt sét thứ cấp sử dụng công nghệ TDS. Có khả năng dập được cả các xung sét thông thường.
- Tủ cắt lọc sét 03 pha dòng tải 250A lắp đặt dưới dạng Modul cắt sét riêng biệt dễ dàng cho việc thay thế khi một trong các Modul cắt sét bị hỏng.

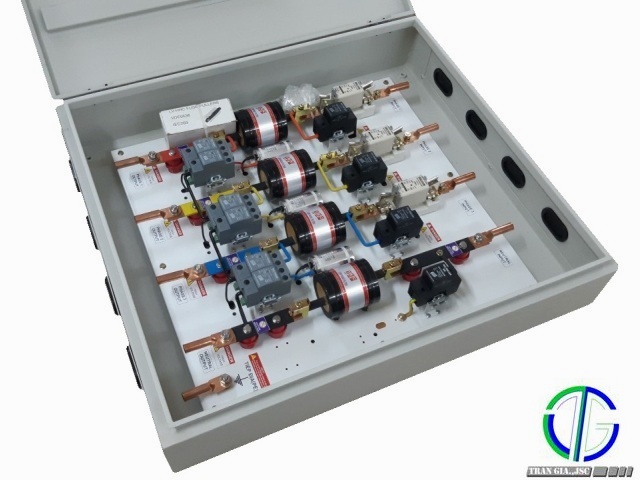

 Tủ Cắt Lọc Sét 03 Pha 250A TEC LP250-3P.jpg

Hình ảnh: Tủ cắt lọc sét 03 pha 250A TEC LP250-3P

Thông số kỹ thuật chính tủ Cắt lọc sét 03 Pha dòng tải 250A TEC LP250-3P:

Mã hàng tủ cắt lọc sét 03 pha 250A

: TEC LP250-3P

Nguồn điện sử dụng

: 03 pha, 4 dây + Tiếp địa

Điện áp làm việc Un

: 220/380Vac tần số 50/60Hz

Tải Max

: 250A

Khả năng cắt sét sơ cấp TEC LP250-3P (L-N)

: 50kA xung 10/350µs



: 130kA xung  8/20µs

Lọc thông thấp (Điện cảm-Điện dung) LC

: Độ lợi -40dB@100Hz

Cắt sét thứ cấp TEC LP250-3P

: 80+80kA xung  8/20µs

Dòng thoát sét cực đại giữa (N-PE)

: 50kA xung 10/350µs



: 130kA xung  8/20µs

Mức điện áp bảo vệ/Voltage Protection Level (Up), L-N

: < 325V@3kA 8/20 µs và <404 V @ 20 kA

Mức bảo vệ điện áp pha (L-N) tương ứng với xung sét 10kA 10/350µs

: ≤ 500V

Mức bảo vệ điện áp pha (L-N) tương ứng với xung sét 20kA 8/20µs

: ≤ 500V

Sụt áp khi đủ tải TEC LP250-3P

: ≤ 0.1%

Khả năng chịu dòng ngắn mạch SCCR

: ≥ 43kA

Phân tán nhiệt TEC LP250-3P

: ≥ 98W

Khả năng giảm tốc độ biến thiên của điện áp trên thời gian(dU/dt) lớn nhất

: 11V/µs

Công nghệ sử dụng TEC LP250-3P

: TSG (Trigeered Spark Gap)+TDS (Transient Discriminating Technology)

Cấu hình bảo vệ TEC LP250-3P

: L-N & N-PE

Hiển thị khả năng làm việc tủ cắt lọc sét TEC LP250-3P

: Bằng LED cho từng modul TSG và TDS với cấu hình L-N. Có tiếp điểm cảnh báo khi cắt sét bị lỗi. (NC hoặc NO)

Lắp đặt TEC LP250-3P

: Mắc nối tiếp với tải

Kích thước tủ cắt lọc sét 3 pha RxCxS

: 800x600x175mm

Trọng lượng tủ cắt lọc sét TEC LP250-3P

: 55 kg

Đấu nối đầu vào TEC LP250-3P

: ≥ 95mm2

Đấu nối đầu ra TEC LP250-3P

: ≥ 95mm2

Tiêu chuẩn phù hợp

: IEC® 61643-11 Class I, Class II ANSI®/IEEE® C62.41.2-2002 Cat A, Cat B, Cat C ANSI®/IEEE® C62.41.2-2002 Scenario II, Exposure 3, 100 kA 8/20 μs, 10 kA 10/350 μs

  Thiết Bị Cắt Lọc Sét 03 Pha 250A TEC LP250-3P.jpg

Hình ảnh: Thiết bị cắt lọc sét 250A TEC LP250-3P

Lắp đặt tủ chống sét nguồn điện 03 pha tải 250A TEC LP250-3P:

- Đường điện 3 pha đầu vào tủ cắt lọc sét TEC LP250-3P đấu vào cầu chì  phía trên  được ghi theo thứ tự L1, L2, L3, N.
- Đường điện 3 pha ra tủ cắt lọc sét TEC LP250-3P tải đấu vào cầu đấu dây đầu ra ở phía dưới theo thứ tự in trên vỏ hộp chống sét là : tự L1, L2, L3, N
- Dây đất đấu vào thân hộp Chống Sét TEC LP250-3P ở phía dưới.
- Đấu đúng dây pha (L) và dây trung tính (N), tuyệt đối không đấu ngược.
- Không nên đấu dây tiếp địa (PE) qua automat hoặc cầu dao.
- Tránh điện áp lặp quá giới hạn vào cắt lọc sét TEC LP250-3P.
- Tránh để điện áp hài cao vào cắt lọc sét TEC LP250-3P.
- Tránh đấu cầu dao đảo chiều đổi điện máy phát/điện lưới trước cắt lọc sét TEC LP250-3P.
- Trong cắt lọc sét 03 pha 250A TEC-LP250-3P có tụ điện, vì vậy khi lắp đặt hoặc sửa chữa phải đợi ít nhất 1 phút hoặc xả hết điện trong tụ điện xong mới tháo các phần tử bên trong.
- Phải có dây tiếp địa đảm bảo tiêu chuẩn mới được vận hành, khai thác thiết bị cắt lọc sét TEC LP250-3P.

Thông tin liên hệ tủ cắt lọc sét 03 pha tải 250A TEC LP250-3P xin vui lòng liên hệ với Chống Sét Trần Gia. Địa chỉ: Số 84/102 Trường Chinh, Phương Mai, Đống Đa, Hà Nội. Tel: 02466528821 hoặc Hotline: 0944249191.
