Mã hàng:
|
TEC SPD24
|
|
Giá sản phẩm:
|
1.750.000 VNĐ
|
|
Trạng thái sản phẩm:
|
còn hàng
|
Thông tin sản phẩm
Đặc
Điểm Ứng Dụng Thiết Bị Cắt Lọc Sét Qua Đường Đo Lường & Điều Khiển.
- Dùng để bảo vệ hệ thống đo lường &
điều khiển phù hợp với dây RS485, analog 4-20mA, 12C, 24V, 32V, 48V. Bảo
vệ Loadcell bàn cân điện tử
- Bộ chống sét lan truyền qua đường đo lường
& điều khiển sử dụng công nghệ TVS kết hợp với công nghệ GDT
tạo nên thiết bị bảo vệ tương đối hoàn hảo.
- Thay thế
nóng khi gặp lỗi nhờ thiết kế tách rời module và chân đế.
- Thiết kế cắt lọc sét lan truyền
đường tín hiệu sử dụng module vỏ nhựa giúp sản phẩm chắc chắn,
độ tin cậy cao dễ dàng lắp đặt trên DIN 35mm.
- Cắt lọc sét SPD có khả
năng cắt dòng sét lớn 20kA xung 8/20µs & 2.5kA xung 10/350µs. Thời gian đáp
ứng nhanh < 1ns.
Video: thiết bị chống sét đo lường & điều
khiển
Thông Số Kỹ Thuật Chính Thiết Bị
Chống Sét Qua Đường Đo Lường & Điều Khiển.
Mã
hàng cắt lọc sét lan truyền
|
: SPD4-20, SPD12, SPD24, SPD32, SPD48
|
Xuất
xứ chống sét tín hiệu đo lường
|
:
Việt Nam
|
Giấy
tờ đi kèm bộ lọc sét
|
:
Giấy chứng nhận chất lượng & xuất xưởng
|
Công
nghệ chế tạo
|
: TVS & GDT
|
Lắp
đặt SPD12, SPD24, SPD36, SPD48
|
:
Mắc nối tiếp
|
Điện
áp làm việc bình thường Un
|
:
12V, 24V, 32V, 48V
|
Số
đôi dây/1 thiết bị SPD12, 24, 36, 48
|
: 01
đôi dây hoặc 02 đôi dây/1 thiết bị
|
Dòng
tải Iload cắt lọc sét SPD4-20
|
:
700mA
|
Dòng
cắt sét bình thường In
|
:
10kA xung 8/20µs
|
Dòng
cắt sét cực đại Imax
|
:
20kA xung 8/20µs
|
Dòng
cắt sét Iimp SPD48
|
:
2.5kA xung 10/350µs
|
Cấu
hình bảo vệ cắt lọc sét
|
:
L-L & L-PE
|
Mức
bảo vệ điện áp Up (L-L)
|
:
16.5V, 35V, 36V, 59V
|
Mức
bảo vệ điện áp Up (L-PE)
|
:
70V
|
Băng
thông chống sét SPD12, 24, 32, 48
|
:
0.3db < 1MHz; -3dB < 6.5MHZ
|
Tốc
độ truyền tối đa (Vs)
|
: 2Mbps
|
Thời
gian đáp ứng
|
: <
1ns
|
Nhiệt độ làm việc cắt lọc sét SPD24
|
: -200C÷800C
|
Độ ẩm hoạt động
|
: 5%÷95%
không ngưng tụ
|
Độ
kín chống bụi, nước
|
: IP
20
|
Chất liệu vỏ hộp chống
sét SPD12, 24, 32, 48
|
:
Nhựa
nhiệt dẻo UL94 V0
|
Lắp
đặt thiết bị chống sét SPD12, 24, 32, 48
|
: Gắn
trên DIN 35mm
|
Kích
thước CxRxS
|
: 90x72x12mm
|
Trọng
lượng cắt lọc sét Tec SPD24
|
: 120g
|
Tiêu
chuẩn phù hợp
|
:
IEC 61643-21, UL 497B
|
|
|
: 12
tháng kể từ ngày giao hàng
|

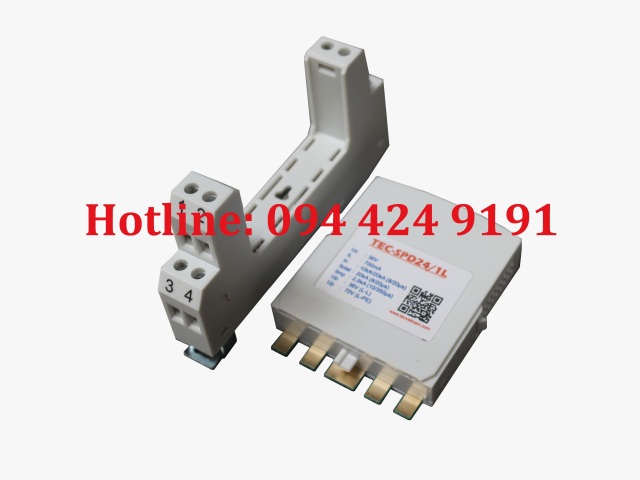

Hình ảnh 1:
thiết kế dễ dàng thay thế SPD
Bảng giá thiết bị chống sét cho đường truyền thông
& điều khiển.
Thiết
bị chống sét cho đường RS485, Security Systems, điện áp làm việc bình thường
12V, dòng cắt sét Iimp 2.5kA xung 10/350µs, 01 đôi dây/1 thiết bị, mã hàng: SPD12,
xuất xứ: Việt
Nam
|
:
1.750.000 vnđ
|
Cắt
lọc sét cho đường tín hiệu 24V bảo vệ Fire Alarm Panels, Security Systems, Process
Control loops, dòng cắt sét Imax: 20kA xung 8/20µs,
mã hàng: SPD24, xuất xứ: Việt Nam
|
: 1.750.000 vnđ
|
Chống
sét lan truyền cho đường truyền thông 48V bảo vệ C-BUS, In: 10kA xung 8/20µs,
thời gian đáp ứng < 1ns, mã hàng: SPD48, xuất xứ: Việt Nam
|
: 1.750.000 vnđ
|
Thiết
bị chống sét cho đường tín hiệu Analog 4-20mA, dòng điện tối đa 700mA, dòng
cắt sét Iimp: 2.5kA xung 10/350µs, Imax: 20kA xung 8/20µs,
mã hàng: SPD4-20,
xuất xứ: Việt
Nam
|
: 1.750.000 vnđ
|
Lắp đặt bộ cắt lọc sét cho đường truyền thông &
điều khiển.
- Thiết bị cắt lọc sét SPD4-20, SPD12, SPD24,
SPD32, SPD48 được mắc nối tiếp với thiết bị cần được bảo vệ. Trên thiết bị chống
sét đã ghi rõ chân 1, 2, 3, 4 là chân vào chưa được bảo vệ, chân 5, 6, 7, 8 là
các chân đã được bảo vệ. Chân tiếp địa được bắt sẵn vào thanh DIN 35mm.

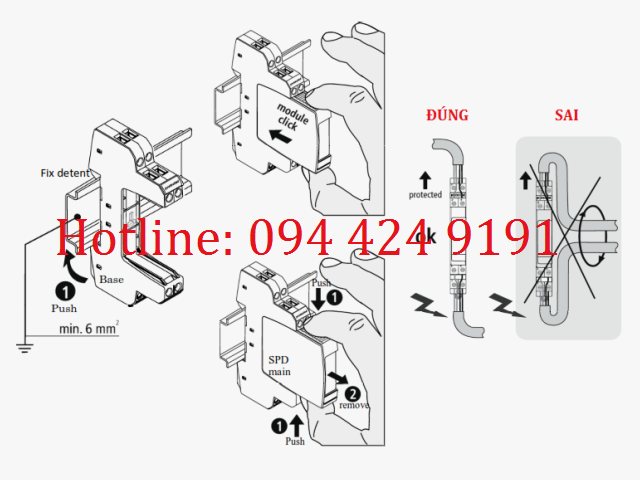

Hình ảnh 2: thiết kế dạng module dễ dàng lắp
đặt và thay thế SPD
- Tiết diện
cáp cho các chân từ 1÷8 lớn nhất 2.5mm2, tiết diện cáp tiếp địa nhỏ
nhất 6.0mm2.

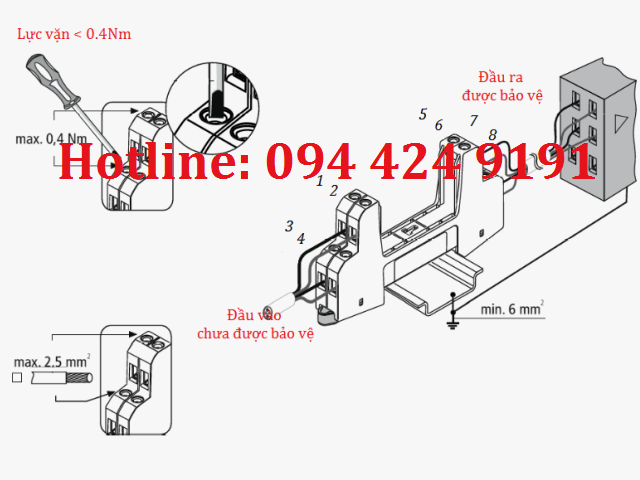

Hình ảnh 3: cách lắp đặt SPD tín hiệu đo lường
& điều khiển
- Trong
quá trình vận hành bảo trì bão dưỡng thiết bị cắt lọc sét cho đường truyền
thông & đường điều khiển ta có thể kiểm tra thiết bị xem thiết bị còn hoạt
động hay không bằng cách sử dụng đồng hồ vạn năng và kiểm tra theo các tiêu chí
sau.

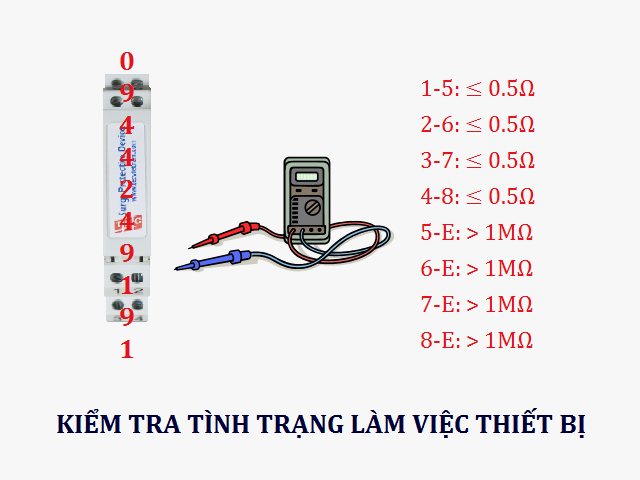

Hình ảnh 4: bảng kiểm tra tình trạng làm việc
thiết bị SPD đo lường & điều khiển
Thông tin liên hệ thiết bị cắt lọc sét cho đường
truyền thông và điều khiển.
- Mọi thông tin chi tiết về sản phẩm TEC
vui lòng liên hệ theo địa chỉ VPGD: Số 20, ngách 43/17, ngõ 43, phố Kim Đồng,
phường Giáp Bát, quận Hoàng Mai, Tp. Hà Nội. Tel: 02466528821 hoặc hotline: 0978281637
