CÔNG TY CỔ PHẦN CÔNG NGHỆ TRẦN GIA Kim thu set Ciprotec NLP 2200
Kim thu set Ciprotec NLP 2200
Số lượt xem 8994

Kim thu set Ciprotec NLP 2200Kim thu set Ciprotec NLP 2200

Mã hàng:  NLP 2200
Giá sản phẩm:  26.150.000 VNĐ
Trạng thái sản phẩm:  còn hàng

Số lượng:

Thông tin sản phẩm

Đặc điểm ứng dụng kim thu sét Cirprotec-NLP 2200.

- Kim thu sét Cirprotec NLP-2200 của Tây Ban Nha được sản xuất theo tiêu chuẩn UNE22186 và tiêu chuẩn NFC 17-102. Với thời gian phát xạ sớm hơn các kim thu sét cổ điển là ∆T: 60µs.
- Cấu tạo của kim chống sét theo công nghệ mới Cirprotec NLP-2200 bao gồm thân kim thu sét, bầu tạo tia tiên đạo và khớp nối giữa kim và cột đỡ. Thân kim, bầu kim làm từ vật liệu Inox 316, khớp nối kim làm từ đồng vàng.

Video: kim thu sét Cirprotec NLP2200

Thông số kỹ thuật chính của kim chống sét Cirprotec NLP2200.

Mã hàng

: NLP 2200

Hãng sản xuất

: Cirprotec

Xuất xứ

: Tây Ban Nha

Thị trường phù hợp

: Việt Nam+Ấn Độ

Giấy chứng nhận xuất xứ Co

: Có

Giấy chứng nhận chất lượng Cq

: Có

Vật liệu chế tạo

: Inox 316

Màu sắc NLP2200

: Màu bạc

Bán kính bảo vệ kim thu sét NLP2200 Cấp 1 đối với cột 5m

: Rp=79m

Bán kính bảo vệ kim thu lôi NLP2200 Cấp 2 đối với cột 5m

: Rp=86m

Bán kính bảo vệ kim chống sét NLP2200 Cấp 3 đối với cột 5m

: Rp=97m

Bán kính bảo vệ kim phát xạ sớm NLP2200 Cấp 4 đối với cột 5m

: Rp=107m

Tiêu chuẩn đáp ứng

: NFC 17-102: 2011

Khả năng chịu dòng sét Imax

: 100kA xung 10/350µs

Kích thước cáp đấu nối dạng tròn

: Min 50mm2

Kích thước cáp thoát sét dạng dẹt

: Max 30x3mm

Chiều dài kim thu sét

: 503.5mm

Đường kính bầu kim

: 85mm

Trọng lượng kim NLP2200

: 3.430g

Thời gian bảo hành kim NLP2200

: 12 tháng theo chế độ bảo hành NSX

 Cirprotec NLP220.JPG

Hình ảnh1. Kim thu sét chủ đồng NLP2200

Bảng giá kim thu sét sét Cirprotec NLP2200.

- Kim thu sét ESE bán kính bảo vệ cấp 1 Rp=79m, làm từ Inox 316, đạt tiêu chuẩn NFC 17-102: 2011, chịu dòng xung sét Imax: 100kA xung 10/350µs. Mã hàng: NLP2200, xuất xứ: Cirprotec-Tây Ban Nha

: 26.150.000 vnđ

- Kim thu sét ESE bán kính bảo vệ cấp 2 Rp=86m, làm từ Inox 316, đạt tiêu chuẩn NFC 17-102: 2011, chịu dòng xung sét Imax: 100kA xung 10/350µs. Mã hàng: NLP2200, xuất xứ: Cirprotec-Tây Ban Nha

: 26.150.000 vnđ

- Kim thu sét ESE bán kính bảo vệ cấp 3 Rp=97m, làm từ Inox 316, đạt tiêu chuẩn NFC 17-102: 2011, chịu dòng xung sét Imax: 100kA xung 10/350µs. Mã hàng: NLP2200, xuất xứ: Cirprotec-Tây Ban Nha

: 26.150.000 vnđ

- Kim thu sét ESE bán kính bảo vệ cấp 4Rp=107m, làm từ Inox 316, đạt tiêu chuẩn NFC 17-102: 2011, chịu dòng xung sét Imax: 100kA xung 10/350µs. Mã hàng: NLP2200, xuất xứ: Cirprotec-Tây Ban Nha

: 26.150.000 vnđ

 NLP 2200.JPG
Hình ảnh 2. chống sét đánh trực tiếp Cirprotec NLP2200

Cách thức lưu ý khi lắp đặt kim thu sét NLP2200.

- Kim thu sét Cirprotec-Tây Ban Nha NLP-2200 phải đặt ở vị trí cao nhất của cấu trúc công trình, tối thiểu từ đỉnh kim tới điểm cao nhất phải đảm bảo nguyên tắc ≥ 2m. Khuyến khích nên lắp đặt trên cột đỡ kim thu sét cao 5m
- Điều kiện bắt buộc khi lắp đặt Kim chống sét Cirprotec NLP-2200 là phải có dây thoát sét nối với hệ thống tiếp địa có trị số điện trở  ≤ 10Ω. Kim thu sét NLP-2200 của hãng Cirprotec có thể được lắp đặt trên trụ đèn, cột buồm, cột tháp Viba, cột tháp ăn ten, cột truyền dẫn phát sóng,…

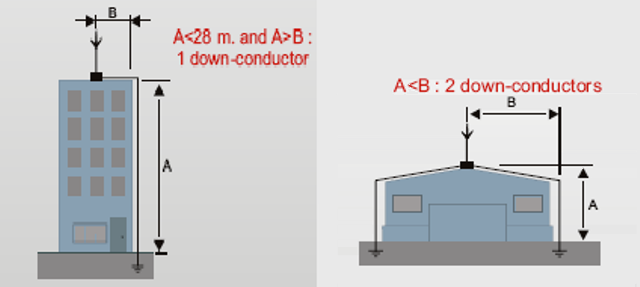

- Dây thoát sét dẫn từ đỉnh kim thu sét Cirprotec NLP-220 có thể làm từ vật liệu bằng đồng, nhôm dạng tròn hoặc dạng dẹt nhưng phải đạt tiêu chuẩn có tiết diện ≥ 50mm2. Mỗi kim thu sét NLP-2200 phải có ít nhất 01 dây dẫn dòng sét xuống đất, vậy các nhà thiết kế sẽ hỏi trong trường hợp nào phải có hai dây thoát sét. Trong những trường hợp sau đây kim thu sét NLP-2200 của Cirprotec-Tây Ban Nha buộc phải tối thiểu 02 dây dẫn sét
+ Trường hợp 1: Cấu trúc công trình có chiều cao A so với cốt 0.0 có chiều cao ≥ 28m
+ Trường hợp 2: Cấu trúc công trình có chiều cao (A) nhỏ hơn chiều ngang (B) tức là A<B phải có 02 dây thoát sét
- Dây thoát sét cho kim thu sét Cirprotec NLP-2200 phải được đi thẳng nhất và quãng đường đi ngắn nhất. Không được gấp khúc 900 bán kính gấp khúc > 20m.
- Dây dẫn sét nên tránh các thiết bị viễn thông, thiết bị điện. Trong trường hợp buộc phải đi vào trục điện và trục viễn thông nên cho dây đi trong ống kim loại
-
Việc kết hợp giữa kim phát xạ sơm Cirprotec NLP 2200 với bộ đếm sét trực tiếp là cần thiết. Bộ đếm sét trực tiếp sẽ ghi lại số lần sét đánh vào đầu kim thu sét NLP 2200. Vị trí lắp đặt thiết bị đếm sét là 1.3m so với cốt 0.0.

Thông tin liên hệ về sản phẩm kim thu lôi Cirprotec NLP2200.

- Mọi thông tin chi tiết về giá và Catalogue sản phẩm xin vui lòng liên hệ: Chống sét Trần Gia, Số 84, Ngõ 102, Trường Chinh, Đống Đa, Hà Nội. Tel: 0466528821, Mobile: 0944249191, Email: jsctrangia@gmail.com
