CÔNG TY CỔ PHẦN CÔNG NGHỆ TRẦN GIA Thiết bị chống sét SST+NE
Thiết bị chống sét SST+NE
Số lượt xem 7065

Thiết bị chống sét SST+NEThiết bị chống sét SST+NE

Mã hàng:  SST150+NE
Giá sản phẩm:  4.650.000 VNĐ
Trạng thái sản phẩm:  còn hàng
Thông tin sản phẩm

THIẾT BỊ CHỐNG SÉT (CẮT SÉT) 1 PHA, 3 PHA: SST150+NE

Đặc điểm:

- Thiết bị chống sét (cắt sét) lan truyền qua đường nguồn điện áp hoạt động 220-240Vac;

- Bảo vệ 1 pha, 3 pha + Bảo vệ trung tính đất (NE). Tất cả được lắp đặt gọn gàng cùng trên một khối ;

- Lắp đặt dễ dàng;

- Lắp đặt trên thanh DIN 35mm.

Mô tả sản phẩm thiết bị chống sét (cắt sét) 1 pha: 1xSST150+NE, thiết bị chống sét SST150+NE của Lpi (cắt sét) bảo vệ Ph – N với cắt sét 50kA 8/20μs (Imax) kết hợp với bảo vệ Trung tính – Đất (N-E) dòng cắt sét 15kA hoặc 100kA dạng xung 10/350μs (Imax).

Thiết bị chống sét SST150+NE của Lpi được thiết kế lắp đặt tại bảng điện chính hoặc mạch điện phân phối theo tiêu chuẩn IEC, Các modul SST được thiết kế theo công nghệ MOV (Metal Oxide Varistors). Mỗi modul được thiết kế bao gồm 02 phần, phần đế đỡ và modul cắt sét việc này giúp cho việc thay thế dễ dàng trong quá trình bảo trì bảo hành sản phẩm.

Nếu như mạng điện là mạng TT thì phải dùng thêm thiết bị NE, thiết bị N-E được thiết kế theo tiêu chuẩn IEC 61643. Đây là cấu hình phù hợp với thiết bị chống sét Việt Nam

Mô tả sản phẩm thiết bị chống sét (cắt sét) 3 pha: 3xSST150+NE, thiết bị cắt sét bảo vệ Ph – N với cắt sét 50kA/Pha dạng xung 8/20μs (Imax) kết hợp với bảo vệ Trung tính – Đất (N-E) dòng cắt sét 15kA hoặc 100kA dạng xung 10/350μs (Imax).

Thiết bị chống sét SST150+NE của Lpi được thiết kế lắp đặt tại bảng điện chính hoặc mạch điện phân phối theo tiêu chuẩn IEC, Các modul SST được thiết kế theo công nghệ MOV (Metal Oxide Varistors). Mỗi modul được thiết kế bao gồm 02 phần, phần đế đỡ và modul cắt sét việc này giúp cho việc thay thế dễ dàng trong quá trình bảo trì bảo hành sản phẩm.

Thiết bị chống sét 3xSST150+NE15 của Lpi-Úc

Nếu như mạng điện là mạng TT thì phải dùng thêm thiết bị NE, thiết bị N-E được thiết kế theo tiêu chuẩn IEC 61643.

Thông số kỹ thuật chính:

Mã sản phẩm

1xSST150+NE15

3xSST150+NE15

1xSST150+NE100

3xSST150+NE100

Mô tả

Thiết bị chống sét, cắt sét 1 pha, điện áp làm việc 220-240Vac, điện áp làm việc cực đại 385Vrm, dòng cắt sét 50kA 8/20μs P-N, 15kA 10/350μs  N-E

Thiết bị chống sét, cắt sét 3 pha, điện áp làm việc 220-240Vac, điện áp làm việc cực đại 385Vrm, dòng cắt sét 50kA 8/20μs P-N, 15kA 10/350μs  N-E

Thiết bị chống sét, cắt sét 1 pha, điện áp làm việc 220-240Vac, điện áp làm việc cực đại 385Vrm, dòng cắt sét 50kA 8/20μs P-N, 100kA 10/350μs  N-E

Thiết bị chống sét, cắt sét 3 pha, điện áp làm việc 220-240Vac, điện áp làm việc cực đại 385Vrm, dòng cắt sét 50kA 8/20μs P-N, 100kA 10/350μs  N-E

Dòng cắt sét Imax

1x50kA 8/20μs P-N, 15kA 10/350μs N-E

3x50kA 8/20μs P-N, 15kA 10/350μs N-E

1x50kA 8/20μs P-N, 100kA 10/350μs N-E

3x50kA 8/20μs P-N, 100kA10/350μs N-E

Điện áp làm việc Uvac

220 – 240Vac @ 50/60Hz

Điện áp làm việc cực đại Uc

385Vrms

Thời gian đáp ứng

< 5ns

Cấu hình bảo vệ

Ph – N, N - E

Kích thước

36(W)x90(L)x63(H)mm

72(W)x90(L)x63(H)mm

36(W)x90(L)x63(H)mm

72(W)x90(L)x63(H)mm

Lắp đặt

Standard 35 mm – DIN43880 Din rail

Trọng lượng

190g

380g

190g

380g

Định mức IP

IP 20

Màu

Xanh

Cỡ cáp

Each Phase 25mm² (max), N 25mm² (max), E 25mm² (max)

Điều kiện làm việc

-40 to +80°C, 0 – 95% không ngưng tụ

Tiêu chuẩn

IEC 61643-1

E DIN V 0675-6 1989-11

Dòng cắt đáp ứng

ANSI C62.41 Cat A, Cat B, Cat C

AS/NZS 1768-1991 Cat A, Cat B, Cat C

Áp dụng

Mạch điện chính, mạch phân phối

Bảo hàng

12 tháng theo tiêu chuẩn của nhà sản xuất

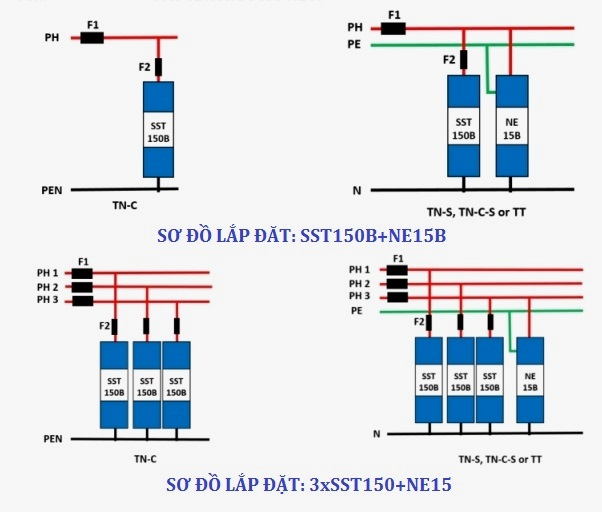

 Sơ đồ lắp đặt Thiết bị chống sét, cắt sét Lpi:

So do lap dat 1 pha SST150+NE15.png

Sơ đồ lắp đăt thiết bị chống sét 01 pha SST150+NE15

So do lap dat 3 pha SST150+NE15.png

Sơ đồ lắp đăt thiết bị chống sét 03 pha 3xSST150+NE15

 Mọi thông tin về sản phẩm cũng như giá xin Quý khách hàng vui lòng liên hệ: CÔNG TY CỔ PHẦN CÔNG NGHỆ TRẦN GIA
